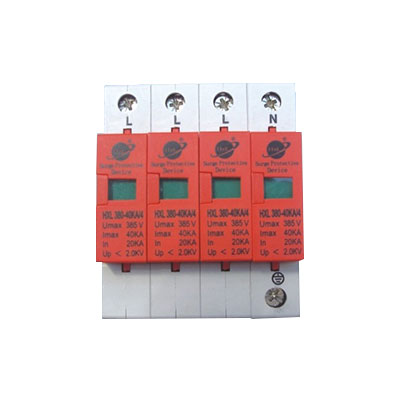

一：產品特點

  1：三相,適用于各種供電系統。

  2：模塊化分離結構,運維簡便。

  3：可視的失效指示窗口。

  4：配有遙信接點,實現遠程監控。

  5：通流能力強,響應時間快,殘壓低。

  6：雙重的動態熱脫扣裝置,溫控斷路技術。

二：技術參數

產品型號		HXL380-20KA/4	HXL380-40KA/4	HXL380-60KA/4	HXL380-80KA/4	HXL380-100KA/4
標稱工作電壓Uc		385V	385V	385V	385V	385V
標稱放電電流(8/20us)In		10KA	20KA	30KA	40KA	60KA
最大放電電流(8/20us)Imax		20KA	40KA	60KA	80KA	100KA
電壓保護水平		≤1.2KV	≤1.75KV	≤1.95KV	≤2.5KV	≤2.8KV
最大持續運行電壓Uc		385V
響應時間tA		＜25ns
備用保險絲		100A	125A	160A	160A	250A
安裝接線方式/規格		并聯/多股線35㎜
劣化指示		劣化指示窗口
安裝位置及方式		35㎜DIN軌安裝
工作環境		-40℃—+80℃
防護等級		IP20
外殼材料		紅色強化熱熔塑料，UL94-V0
規格尺寸		89×72×62mm

三：安裝說明

  1：安裝時請根據安裝示意圖連接，其中L1、L2、L3為相線，N為零線，PE為地線，將電源相線(L1，L2,  L3)、零線(N)分別接入電涌保護器相應接線端子，保證牢固及可靠，請勿帶電操作，切勿錯接。

  2：安裝完成后，合上電源斷路器開關，檢查工作狀態是否正常。將避雷模塊接地端與防雷地線(推薦接地阻≤4Ω)作良好電氣連接。

  3：防雷模塊工作期間，應注意查看指示燈工作狀態：指示燈綠色，防雷模塊工作正常，指示燈紅色，防雷模塊出現故障，請及時卸下維修或更換。

  4：建議導線規格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，導線要短、直。

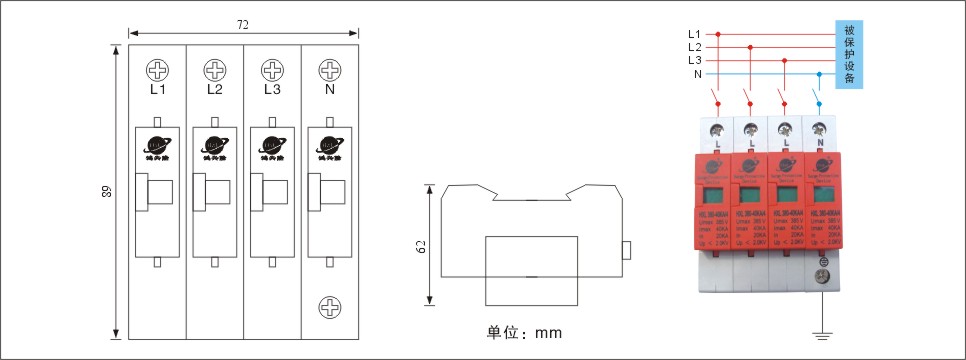

四：安裝示意圖
